Схема работы
В данном разделе представлена принципиальная схема котла, которая может быть полезной в ходе эксплуатации для понимания принципов работы оборудования.
В случае, если Вам необходима более полная информация о котлах, Вы можете скачать инструкцию по эксплуатации или написать нам.

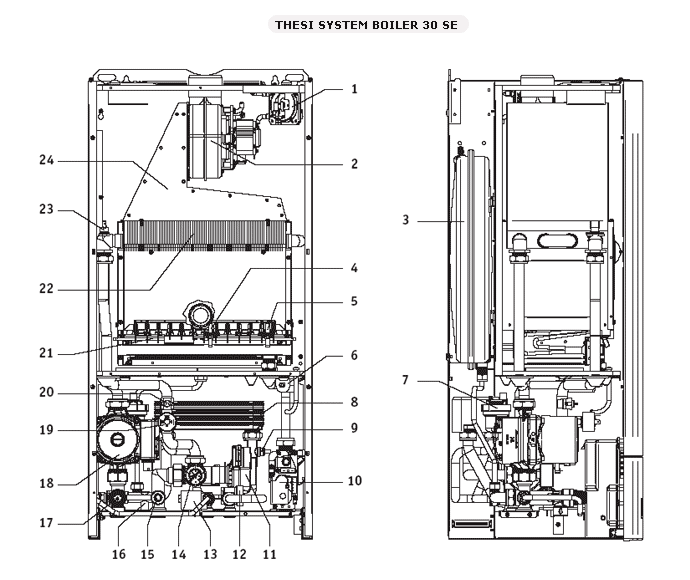

Схема работы
Обозначения
- 1
- Дифференциальный прессостат контроля работы вентилятора
- 2
- Вентилятор
- 3
- Расширительный бак
- 4
- Электрод ионизации
- 5
- Электрод розжига
- 6
- Трансформатор розжига
- 7
- Автоматический воздухоотводчик
- 8
- Теплообменник ГВС
- 9
- Датчик контроля температуры воды
- 10
- Газовый клапан
- 11
- Моторизованный трехходовой клапан
- 12
- Датчик протока
- 13
- Электроклапан подпитки
- 14
- Манометр
- 15
- Кран слива системы
- 16
- Байпас системы
- 17
- Предохранительный клапан 3 бар
- 18
- Циркуляционный насос
- 19
- Предельный прессостат давления в системе отопления
- 20
- Датчик контроля температуры теплоносителя
- 21
- Горелка
- 22
- Первичный обменник
- 23
- Предохранительный термостат макс. темп. теплоносителя
- 24
- Дымосборник
